smart memo - 221200

Variant:

Elektronische drukmeetkoffer voor druktesten waarop tot 5 externe sensoren (type EDS2) kunnen worden aangesloten. - De testprocedures zijn menugestuurd met een eenvoudig dialoogvenster voor gegevensinvoer - Een vrij programmeerbare druktest is inbegrepen - Latere toevoeging van testprocedures is eenvoudig mogelijk - Groot verlicht display, zelfs in direct zonlicht gemakkelijk te lezen - Gegevensinvoer en handtekening via touchscreen en membraantoetsen - Inclusief schrijfstift voor touchscreen - Gegevensopslag voor honderden metingen, afhankelijk van de testprocedure - Kabelloze communicatie voor updates en gegevensoverdracht met een eindapparaat (aan gegevensoverdracht naar de cloud zijn kosten verbonden) - LTE-GPS-module (optioneel) - Robuuste koffer (IP67) - Bedrijfstijd ca. 200 uur, verlenging met externe voedingskabel mogelijk Afmetingen: 220 x 90 x 168 mm Gewicht: ca. 1.450 g

Selecteer hier de gewenste apparaatopties voor uw toestel.

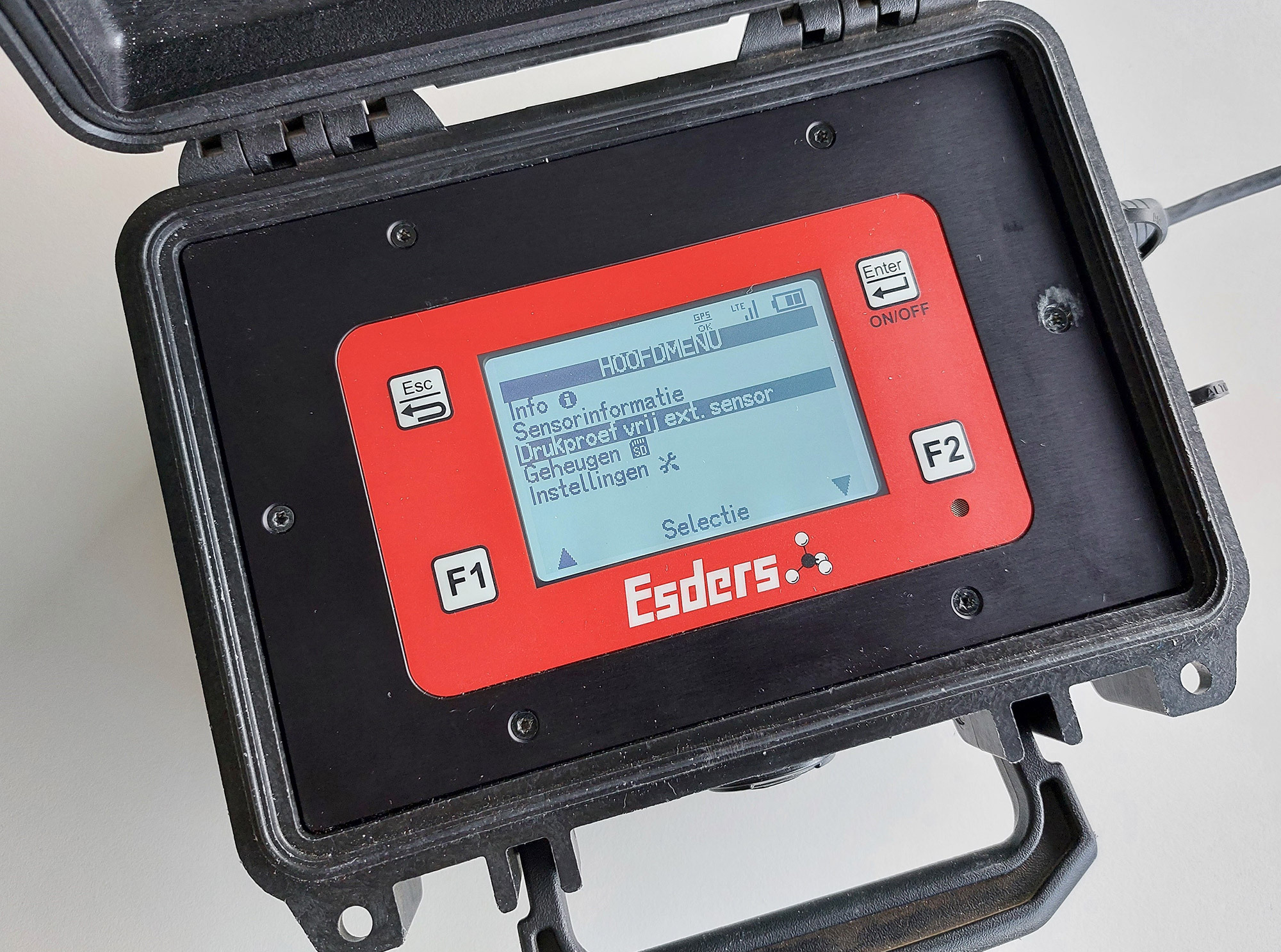

Beschrijving drukmeetapparaat smart memo

Wij maken drukbeproevingen op gas-, water- en afvalwaterleidingen smart!

De smart memo is onze veelzijdige drukbeproevingskoffer voor alle druktesttoepassingen in de gas- en watervoorziening, afvalwaterverwerking en leidinginfrastructuur. De smart memo begeleidt de gebruiker stap voor stap door een test met behulp van menugestuurde, voorgeprogrammeerde testprocedures. De smart memo geeft bij elke beproeving een testrapport met alle details en een evaluatie van de test – alles conform de normen en voorschriften! De documentatie van de test vindt digitaal, papierloos en centraal plaats via het Esders Connect portaal.

Elke smart memo kan met de gewenste softwareopties worden geconfigureerd naar individuele behoeften. Voor elke test bieden wij geschikte externe sensoren, die eenvoudig op de smart memo kunnen worden aangesloten. Updates, functies en testprocedures waar later behoefte aan is, kunt u eenvoudig online downloaden. Het grote voordeel voor u is, dat de upgrade volledig automatisch vanaf uw werkplek kan worden uitgevoerd.

Voor elke toepassing hebben wij de juiste testprocedure en de juiste sensoren. Vindt u iets niet op de website, laat het ons weten!

Eigenschappen smart memo

Klein en handzaam - half zo groot als een A4-vel
Intelligente, koppelbare externe sensoren voor bijv. druk, temperatuur, debiet, niveau etc.
Modulair concept van sensoren, vrij configureerbare opties
Lange bedrijfstijd, groot, verlicht display en robuuste behuizing - ideaal voor elke bouwplaats
Menugestuurde testprocedures, volautomatische beproevingen en smarte functies om tijd te besparen
LTE-gegevensoverdracht en opslag van GPS-positiegegevens (optioneel)
Geïntegreerde draadloze gegevensoverdracht voor communicatie met de Esders Connect-app
Papierloze documentatie, automatische generatie van testrapporten en digitaal gegevensbeheer via Esders Connect

Dataoverdracht

Als milieubewust en toekomstgericht bedrijf willen wij het printen op thermisch papier op de bouwplaats vermijden en tegelijkertijd uw dagelijkse werk gemakkelijker maken.

Verstuur de testrapporten rechtstreeks vanaf de bouwplaats, inclusief de GPS-positie en rechtsgeldige handtekening - snel, papierloos en AVG-conform. U kunt tot maximaal drie e-mailadressen in de smart memo invoeren, zodat u de voltooide testrapporten rechtstreeks vanaf het apparaat kunt verzenden (hiervoor moet wel de optionele LTE-module zijn geïnstalleerd).

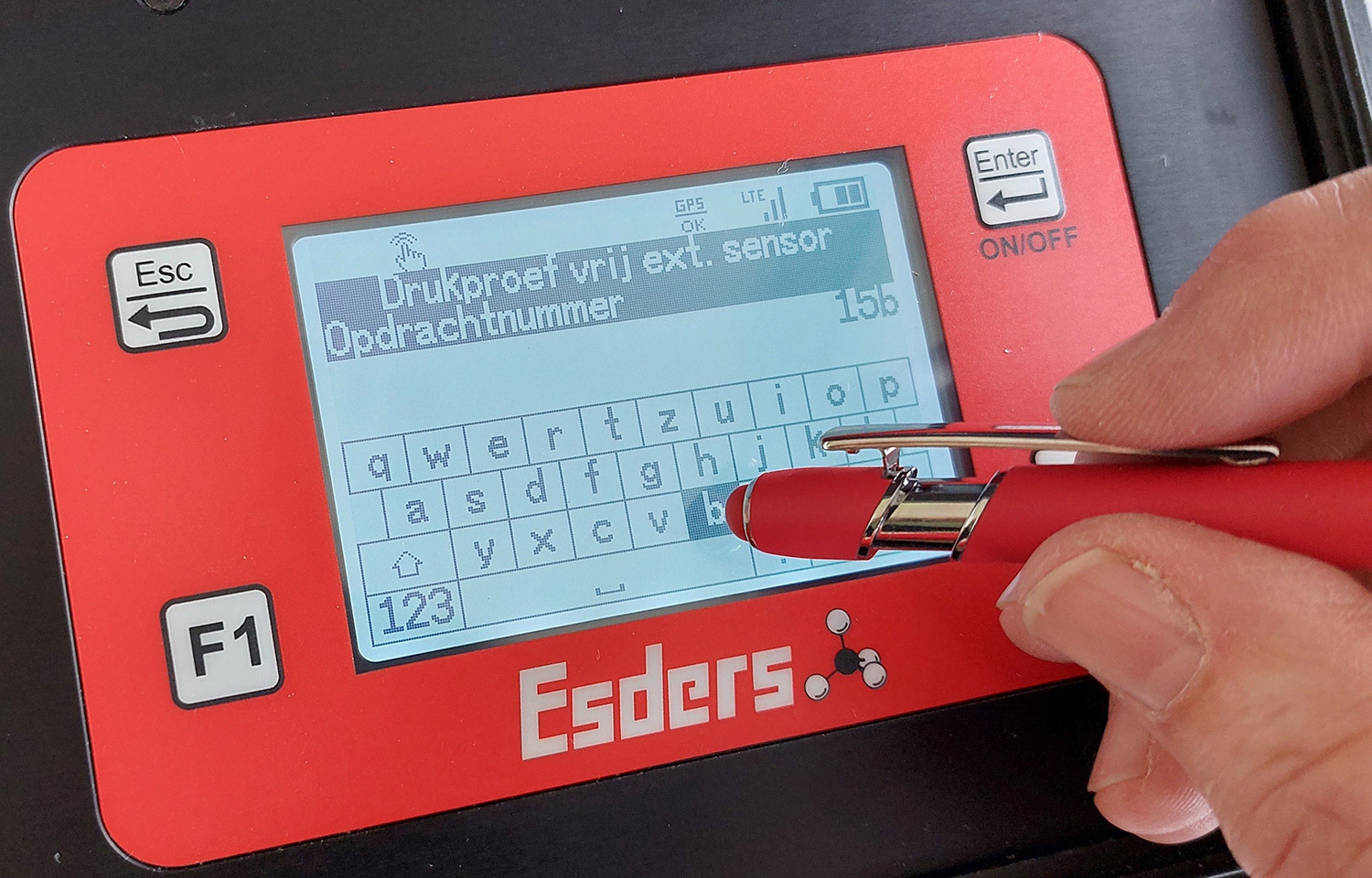

Met de geïntegreerde, door de gebruiker gedefinieerde dataregistratie kunnen via het touchscreen aanvullende gegevens, zoals handtekening, projectnummer, verantwoordelijke etc., aan de meting en het inspectierapport worden toegevoegd. Alternatief kunnen de gegevens worden ingevoerd via de Esders Connect-app met behulp van een mobiel apparaat.

De kosten voor het versturen van een testrapport worden transparant per meting berekend en zijn lager dan de vroegere kosten voor het afdrukken met een printer. In ons browsergebaseerde Esders Connect-portaal zijn alle verzonden metingen overal en altijd toegankelijk. Naast het digitale beheer van meetgegevens kunt u profiteren van andere voordelen van het Esders Connect-portaal, bijv. digitaal offerte- en orderbeheer, apparaatbeheer, onderhoud etc.

Meer informatie over Esders Connect vindt u hier.

Live-meting - controleer de test vanuit kantoor

Ontdek onze nieuwe functie “live-meting” in de smart memo en profiteer van de voordelen van het op afstand verzenden van meetgegevens tijdens een lopende test.

Live-meting is een gegevensoverdracht van de lopende meting met regelmatige tussenpozen, zodat de voortgang van de test op afstand kan worden bewaakt. Dankzij live-metingen kan de gebruiker op elk gewenst moment de lopende beproeving bekijken. Hierdoor hoeft er niet altijd personeel ter plaatse te zijn, zelfs niet bij langere testtijden en geautomatiseerde testprocedures.

Momenteel is live-meting beschikbaar voor de meeste menupunten in de smart memo, bijvoorbeeld voor alle hydrostatische beproevingen volgens W 400-2, EN 805, ÖVGW W 101 en SVGW W4. Gebruik live-metingen in combinatie met onze volautomatische druktesten en bespaar tijd en personeel!

Deze optie kan achteraf worden ingebouwd in elke smart memo met een LTE-module. Live-meting zit in het artikel Jaartarief “Digitalisering” smart memo. Zodra de optie is geboekt, kan de functie via de Esders Connect-app op de smart memo worden geïnstalleerd.

Opties drukmeetapparaat smart memo

Apparaatopties in de smart memo zijn een of meer onafhankelijke menupunten. Dit zijn voornamelijk menugestuurde testprocedures voor het uitvoeren van druktesten die geprogrammeerd zijn volgens nationale, internationale regelgeving of volgens speciale bedrijfsrichtlijnen. Veel van deze druktesten zijn standaardprocedures op het gebied van leidingbouw, bijv. gasleidingen, waterleidingen, rioolleidingen.

Met deze opties kan uw slimme memo naar wens worden geconfigureerd. Alle opties zijn achteraf bij te bestellen en eenvoudig te installeren via de Esders Connect app. Voor elke optie vindt u een geschikte externe sensor (EDS2) die voldoet aan de specifieke eisen van de onderliggende regelgeving.

Waterleiding:

Gasleiding:

Rioolleiding:

Binneninstallaties:

Extra menupunten:

Smarte functie: Tijdige luchtvolumebepaling tijdens hydrostatische tests

Bij elke hydrostatische beproeving volgens de voorschriften DVGW W 400-2, EN 805, ÖVGW W 101 of SVGW W4 wordt het luchtvolume van de te testen leiding gecontroleerd. Ter voorbereiding op de test moet de leiding ‘volledig en vrij van lucht’ worden gevuld. Als er te veel lucht in de leiding achterblijft, kan dit de uitslag van een drukbeproeving beïnvloeden en in het ergste geval ertoe leiden dat een lek in de leiding niet wordt gedetecteerd. Om te controleren of er geen lucht aanwezig is, is bij elke testprocedure een drukvaltest vereist. Deze wordt doorgaans pas uitgevoerd na de drukopbouwfase en een drukbehoud- of rustfase.

Met onze smarte extra functie kunnen wij veel eerder voorspellen of de drukvaltest zal mislukken vanwege een te hoog luchtgehalte of niet.

Lees hier alles over het controleren van het luchtvolume met de smart memo en de MPP 30-30.

Volautomatische hydrostatische beproevingen

Voor alle hydrostatische testen bieden wij passende modules om deze volautomatisch uit te voeren.

Onze nieuwe generatie hydrostatische pompen kan via de smart memo op afstand worden aangestuurd, waardoor de drukopbouw- en drukbehoudfasen automatisch verlopen. Ook de drukdalingstest hebben wij geautomatiseerd! Laat de drukvaltest eenvoudig automatisch uitvoeren met de EDS2 automatische drukverlagingsmodule!

U kunt alle modules afzonderlijk of als compleet pakket gebruiken.

Bij een volledig automatische druktest start u de beproeving en de smart memo doet de rest. Hoe het werkt, leest u hier.

NIEUW: Niveaumeting voor rioolschachten volgens EN 1610

Naast de externe sensoren voor het meten van bijvoorbeeld druk, temperatuur of debiet, is nu ook de EDS2-niveausonde leverbaar als externe sensor voor de smart memo. Met de niveausonde kunnen dichtheidsbeproevingen op rioolschachten en -leidingen worden uitgevoerd conform de eisen van EN 1610.

Alle informatie over de meettechniek en de uitvoering van lektesten met behulp van niveaumeting volgens DIN EN 1610 vindt u hier.

Technische gegevens

Koffer smart memo	B x H x D ca. 220 x 90 x 168, inclusief aansluitingen
Gewicht	ca. 1450 g
Display	240*160 pixels, touchscreen en achtergrondverlichting
Accu	Lithium-Ion 7,2 V 10.000 mAh
Laadtijd	ca. 8 h
Laden	Adapter of autoadapter, 12 V
Bedrijfsduur (zonder achtergrondverlichting, 20 °C, 1 sensor)	ca. 200 h, elke extra sensor -10 %
Bedrijfsduur (met achtergrondverlichting 20 °C, 1 sensor)	ca. 100 h
Bediening en opladen tegelijkertijd	Ja
Bedrijfstemperatuur	-10 °C tot +40 °C
Opslagtemperatuur	-20 °C tot +60 °C
Gegevensopslag	> 2.000.000 meetwaarden (enkele duizenden metingen, afhankelijk van de duur van de meting)
Beschermingsklasse	IP 67 (met gesloten deksel en beschermkappen)
Aantal gelijktijdig aansluitbare EDS2-sensoren	Tot 5 stuks
Max. kabellengte voor sensoren	In totaal ca. 100 m
Draadloze gegevensoverdracht	Interface voor overdracht van meetgegevens, printer en updates
LTE (optioneel)	E-Mail

Tutorials

Hoe verzend ik de data per LTE na een afgeronde drukbeproeving?

In deze video legt Martin Esders dit uit.

Hoe werkt de smarte functie dynamische drukbeproeving? Dynamische druktesten besparen tijd wanneer er minder stabilisatietijd nodig is. Ook wordt de kans op slagen van de test vergroot, wanneer de aanbevolen stabilisatietijd niet voldoende is. De dynamische druktest is een nieuw ontwikkelde, smarte functie die u voor het eerst kunt gebruiken in onze smart memo en die u optimaal ondersteunt bij uw werk.

Meer informatie vindt u in de video.

Hoe werkt het verbinden met externe sensoren?
Martin Esders legt in de video uit hoe de verschillende externe sensoren aan elkaar gekoppeld en herkend worden door de smart memo.

In de video ziet u welke toebehoren u nodig heeft voor een dichtheidsbeproeving volgens ZTV TKNetz 40 en hoe u deze op de juiste manier aansluit.
