Afscheiders voor lichte vloeistoffen zoals olie en benzine spelen een belangrijke rol bij de bescherming van het milieu. Ze scheiden schadelijke stoffen uit het afvalwater voordat deze in het rioolstelsel of het milieu terecht kunnen komen. Dergelijke afscheiderinstallaties worden doorgaans toegepast op locaties waar een verhoogd risico bestaat op lichte vloeistoffen, zoals tankstations, wasstraten, autowerkplaatsen en industriële bedrijven.
Omdat onopgemerkte lekkages bij deze installaties aanzienlijke risico’s voor de veiligheid en het milieu met zich mee kunnen brengen, gelden strenge eisen voor de aanleg, het gebruik en de controle ervan. We gaan in op de relevante regelgeving, het verloop van de periodieke inspectie en de hoge eisen die aan de meettechniek worden gesteld bij het uitvoeren van een dichtheidsbeproeving.
Geldende regelgeving: NEN-EN 858
Op Europees niveau legt EN 858 de technische basiseisen vast voor de onderdelen, de opbouw en het gebruik van afscheiderinstallaties voor lichte vloeistoffen.
Voor Nederland zijn deze normen overgenomen als NEN-EN 858-1 en NEN-EN 858-2. NEN-EN 858-1 behandelt onder andere het ontwerp, de prestaties, beproeving, markering en kwaliteitscontrole van afscheiderinstallaties. NEN-EN 858-2 bevat aanvullende bepalingen voor onder andere de dimensionering, installatie, werking en het onderhoud.
Voor de Nederlandse praktijk vormen deze Europese normen daarmee de belangrijkste technische basis voor de aanleg, het gebruik en de controle van olie- en benzineafscheiders.
Deze normen bevatten aanvullende en vooral concrete bepalingen voor de aanleg en het gebruik van afscheiderinstallaties. Voor de Nederlandse praktijk betekent dit dat de normen uit de NEN-EN 858-reeks de belangrijkste technische basis vormen om het vereiste veiligheidsniveau te waarborgen.
Goed om te weten
Toepassing bij vetafscheiderinstallaties
Een vergelijkbare aanpak geldt voor vetafscheiderinstallaties. Ook op dit gebied zijn Europese normen van toepassing. Voor Nederland gaat het daarbij om NEN-EN 1825-1 en NEN-EN 1825-2.
Deze normen bevatten eisen en richtlijnen voor onder andere het ontwerp, de beproeving, dimensionering, installatie, werking en het onderhoud van vetafscheiders.
Focus: de dichtheidsbeproeving van afscheiderinstallaties
De dichtheidsbeproeving is een vast en voorgeschreven onderdeel van de periodieke inspectie. Deze wordt eenmalig direct na de aanleg van de installatie uitgevoerd en vervolgens tijdens de terugkerende periodieke inspecties herhaald.
De beproeving wordt uitgevoerd als een waterverliesproef. Daarbij wordt de volledige afscheiderinstallatie met water gevuld en wordt het waterniveau gedurende een bepaalde beproevingsduur bewaakt. De installatie, of het betreffende installatieonderdeel, geldt als dicht wanneer het waterniveau aan het einde van de beproevingsduur, na toevoeging van maximaal 500 ml water per uur, boven het zogenoemde nulwaterniveau ligt.
De beproevingsduur bedraagt doorgaans 30 minuten. Bij grote installaties kan deze afhankelijk zijn van de geometrische afmetingen van de installatie. Eenvoudig gezegd betekenen deze normeisen het volgende: een typische afscheiderinstallatie mag binnen 30 minuten niet meer dan 250 ml water verliezen om als dicht te worden beschouwd.
Belangrijke opmerking
Toevoer- en afvoerleidingen beproeven
Deze dichtheidsbeproeving heeft uitsluitend betrekking op het reservoirgedeelte van de installatie. De toevoer- en afvoerleidingen van de afscheiderinstallatie moeten afzonderlijk worden beproefd volgens NEN-EN 1610.
Eisen aan de meettechniek
Een klein waterverlies in een groot reservoir betrouwbaar vaststellen, is met het blote oog praktisch onmogelijk. Voor het controleren van het waterniveau is daarom zeer nauwkeurige meettechniek nodig.
Bij dergelijke metingen zijn met name drie criteria van belang.
Criterium 1
De meetapparatuur moet eventuele waterverliezen als gevolg van lekkages betrouwbaar kunnen vaststellen door de daling van het waterniveau nauwkeurig te meten en afleesbaar te maken.
Criterium 2
Wanneer tijdens de beproeving water wordt bijgevuld, moet ook deze hoeveelheid nauwkeurig kunnen worden bepaald. Alleen zo kan het daadwerkelijke waterverlies betrouwbaar worden vastgesteld.
Criterium 3
Een meetinrichting waarmee zowel de daling als het opnieuw aanvullen van het waterniveau met een meetonzekerheid van 1,0 mm nauwkeurig kan worden bepaald. De meetonzekerheid van de methode moet over een periode van 10 uur aantoonbaar zijn vastgesteld. De kalibratie-intervallen worden bepaald volgens de specificaties van de fabrikant.
Samengevat: de gebruikte niveausonde moet een nauwkeurigheid van minimaal 1 mm hebben en de bijvuleenheid een nauwkeurigheid van minimaal 10 ml. De nauwkeurigheid van de niveausonde moet bovendien aantoonbaar zijn vastgesteld door een onafhankelijk keuringsinstituut door middel van een typebeproeving.

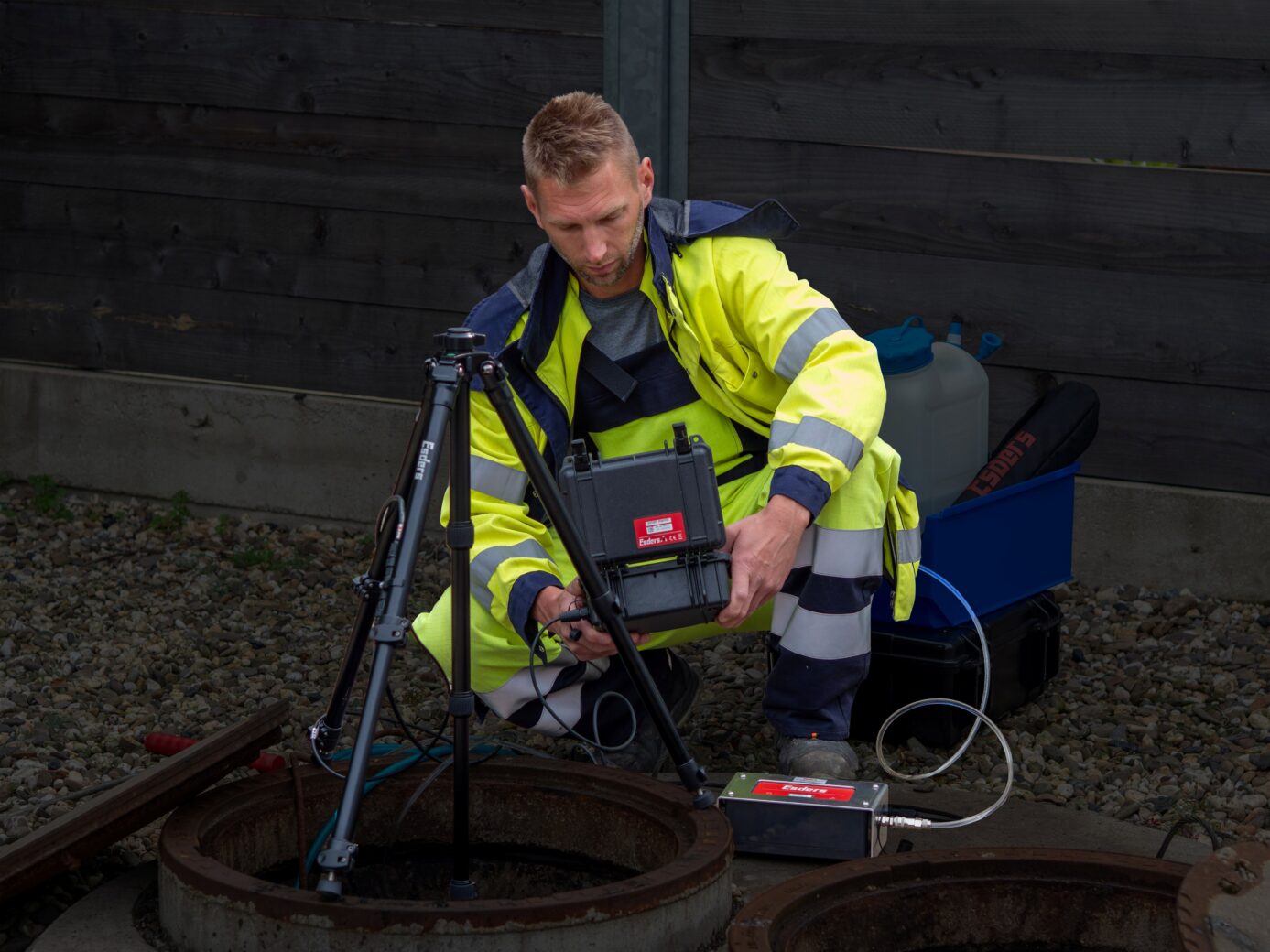

Zeker door de beproeving met de smart memo

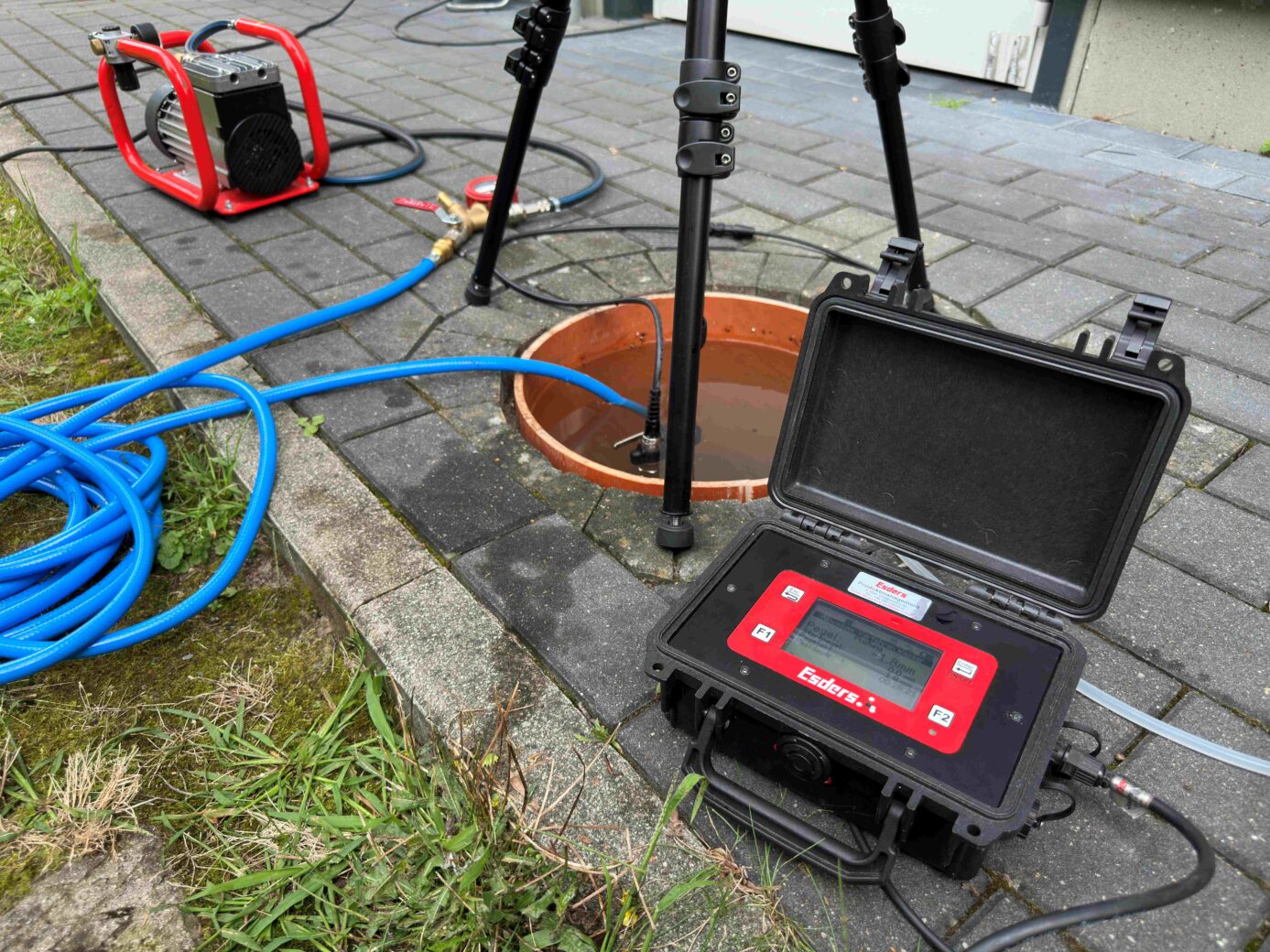

Aan alle hierboven genoemde eisen wordt volledig voldaan met onze beproefde smart memo in combinatie met de uiterst nauwkeurige EDS2-niveausonde en de smart level control.
Daarmee kunnen met deze meettechniek dichtheidsbeproevingen volledig conform de geldende eisen en op aantoonbare wijze worden uitgevoerd.
Advies en meer informatie
Met de smart memo kunnen niet alleen dichtheidsbeproevingen aan reservoirs van afscheiderinstallaties worden uitgevoerd. Ook de bijbehorende toevoer- en afvoerleidingen kunnen volgens NEN-EN 1610 worden beproefd.
Hoe dit precies werkt, lichten we binnenkort verder toe in een van onze praktijkgerichte toepassingsartikelen.
Zijn er nu al vragen? Neem dan gerust contact met ons op. We nemen zo snel mogelijk contact op voor algemene informatie over de toepassing of voor een live demonstratie, op locatie of online.
