De EU-methaanverordening (Verordening (EU) 2024/1787) verplicht exploitanten in de energiesector om methaanemissies systematisch te registreren, te verminderen en regelmatig te rapporteren. Een belangrijk onderdeel hiervan zijn programma’s voor lekdetectie en -reparatie (LDAR).

De DVGW-regelgeving biedt erkende technische richtlijnen die Europese verplichtingen vertalen naar praktische procedures. Gezien het ontbreken van een duidelijke NEN-EN norm is de Duitse DVGW G25-3 op dit moment ‘best practice’ als het gaat op richtingslijnen met betrekking tot kwantificering van emissies met de bagging-methode.

In dit kader beschrijft DVGW G 465-5 de procedure voor het bepalen van methaanemissies van gaspijpleidingen in het gasdistributienetwerk tot 16 bar. Dit omvat het opsporen, kwantificeren en identificeren van emitterende componenten als basis voor reparatie.

De methodiek voor de kwantificering van emissiesnelheden wordt beschreven in de DVGW-informatieblaadjes van de G 425-serie. Terwijl G 425-1 algemene begripsbepalingen bevat, beschrijven de daaropvolgende delen specifieke procedures. Zo is G 425-2 van toepassing op ondergrondse installaties, terwijl DVGW G 425-3 de extractiemethode (bagging) voor bovengrondse installaties op bronniveau in detail beschrijft.

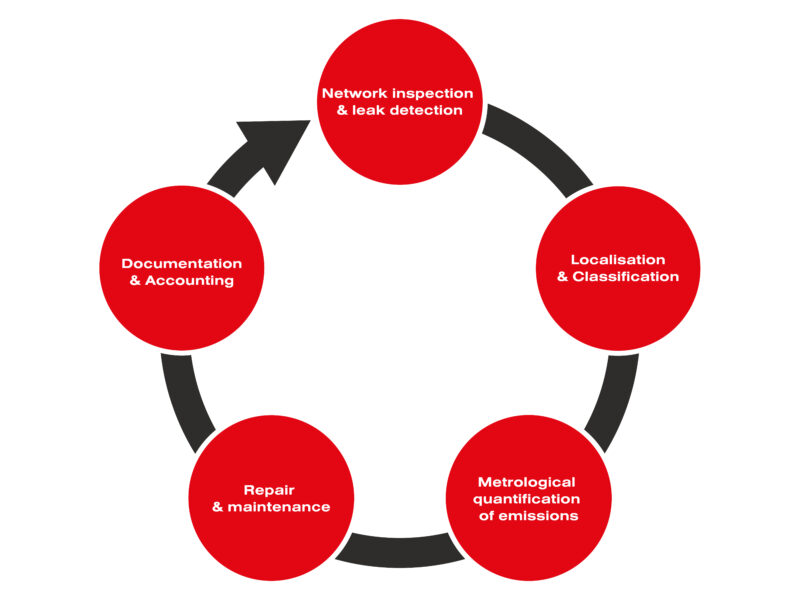

Inspectie van pijpleidingnetwerken & lekdetectie

Bovengrondse inspectie
Verwijzing naar DVGW-informatieblaadjes:

  • G 465-1: Inspectie van gaspijpleidingen tot 16 bar
  • G 465-4-1 e.v.: Apparatuur voor inspectie (voertuigen, handapparatuur, detectie op afstand)

Gebruik van handapparatuur voor het meten van gasconcentraties voor nauwkeurige lokalisatie en classificatie van het gevaar
Verwijzing naar DVGW-informatieblaadjes:

  • G 465-3: Lokalisatie, classificatie en omgang met gaslekken
  • G 465-4-2: Handapparatuur voor gasconcentratiemeting

Meting van emissiesnelheden
Verwijzing naar DVGW-informatieblaadjes:

  • G 425-2: Extractiemethode voor ondergrondse installaties
  • G 425-3: Extractiemethode voor bovengrondse installaties / bagging

Planning en uitvoering van onderhoudsmaatregelen

Verwijzing naar DVGW-informatieblaadjes:

  • G 465-2: Onderhoud, inbedrijfstelling en buitenbedrijfstelling

Invoer in het netwerk- en schadebestand en overdracht van waarden voor het jaarlijkse methaanemissierapport

Verwijzing naar DVGW-informatieblaadjes:

  • G 426: Opstelling van methaanemissierapporten
  • G 465-5: Totale verantwoording en rapportage op distributienetwerkniveau

Voorbereiding en veiligheidsbeoordeling

Voordat een meting wordt uitgevoerd, moeten mogelijke gevaren worden uitgesloten als onderdeel van een risicoanalyse. Dit omvat bijvoorbeeld het handhaven van voldoende afstand tot gevaarlijke zones, het uitvoeren van een vrijgave-/schoonmeetmeting en het beveiligen van de werkplek.

Meetprocedure

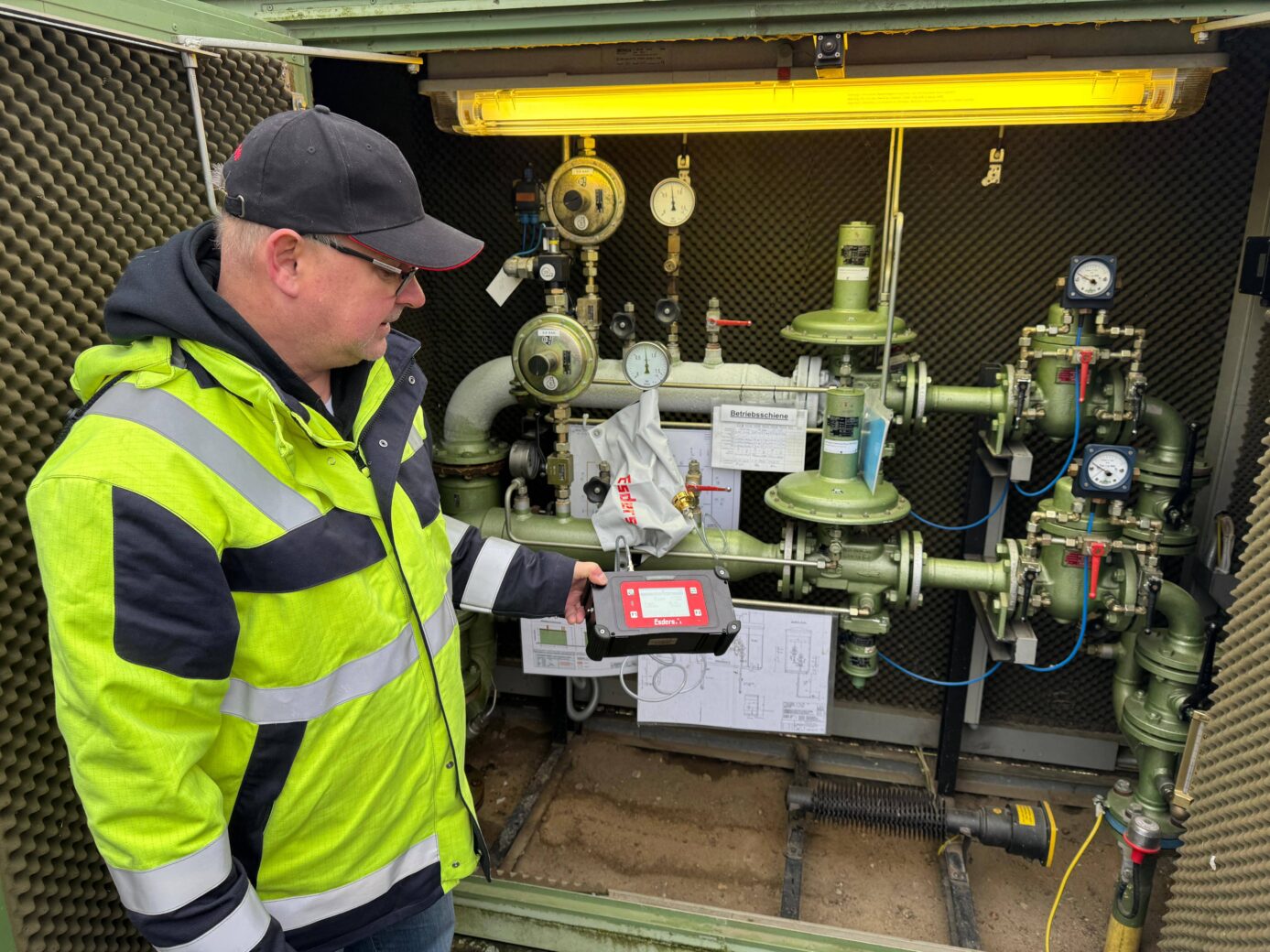

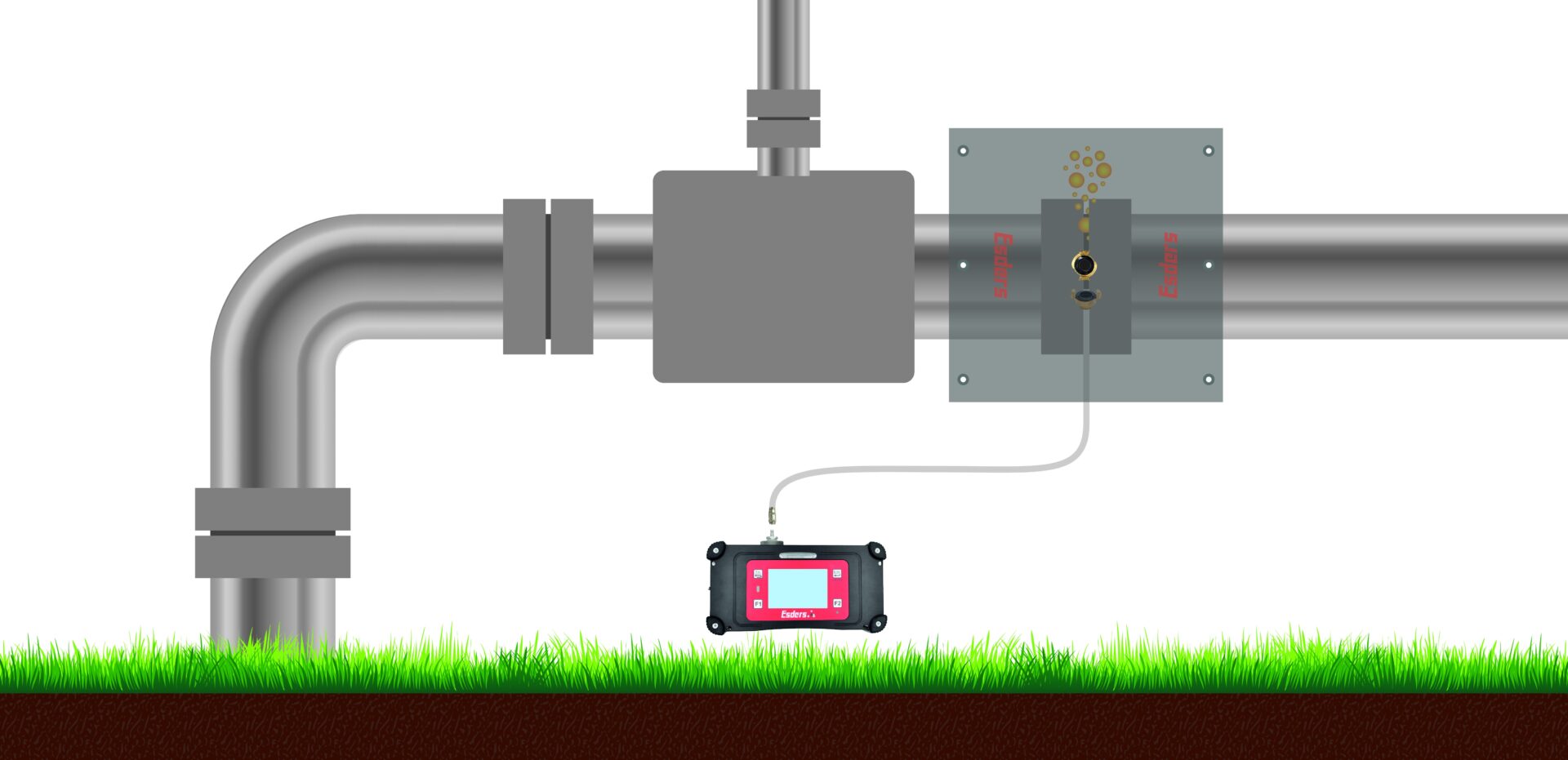

Zodra het lek is gedetecteerd, wordt het component of onderdeel ingesloten in een luchtdichte zak. Dit creëert een gedefinieerde extractiekamer, waardoor de volledige hoeveelheid ontsnappend methaan kan worden opgevangen. Een vacuümpomp wordt gebruikt om het methaan-luchtmengsel uit de afgesloten kamer te onttrekken. Het extractieproces gaat door totdat een evenwichtstoestand (constante methaanconcentratie) is bereikt. De emissiesnelheid wordt bepaald uit de volumestroom onder standaardomstandigheden en de methaanconcentratie in de evenwichtstoestand. Pas daarna wordt de meting beëindigd.

Technische vereisten
De richtlijn definieert duidelijke grenzen en opname-intervallen voor een betrouwbare en normconforme kwantificering.

  • Temperatuurlimieten en omgevingsvoorwaarden:
    Metingen mogen alleen worden uitgevoerd bij omgevingstemperaturen tussen 5 °C en 35 °C.
  • Gegevensregistratie en meetintervallen:
    De meetgegevens worden tijdens de meting elke 5 seconden geregistreerd.
  • Vereiste meetparameters:
    De volumestroom, methaanconcentratie, temperatuur en druk worden geregistreerd.
  • Apparaat vereisten:
    De methaandetector moet een detectielimiet van minstens 10 ppm hebben en een werkbereik van 0 tot 100 vol.% dekken.

Hoe emissiesnelheden berekenen?

De emissiesnelheid van het lek wordt berekend op basis van de constante methaanconcentratie en de gestandaardiseerde extractievolumestroom. De berekening wordt uitgevoerd met de volgende formule:

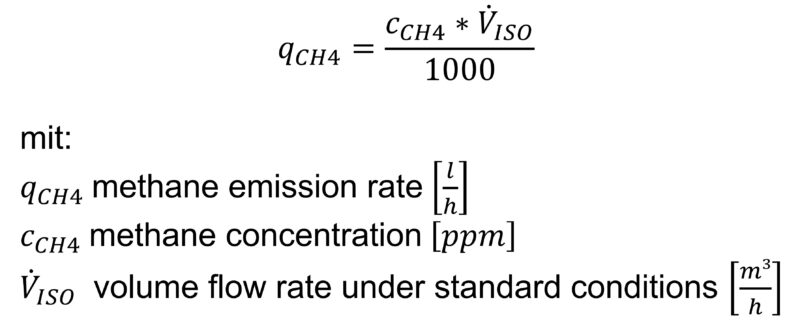

Formula for calculating emission rates

Documentatie

Om ervoor te zorgen dat de kwantificering rapporteerbaar en controleerbaar is, vereist G 425-3 dat een kort rapport wordt opgesteld. Dit rapport moet de volgende elementen bevatten:

  • De meetresultaten, inclusief meetonzekerheden
  • De gebruikte meetinstrumenten
  • De volumestroom en de registratie van de concentratiemetingen
  • Een technische beoordeling van de plausibiliteit van de meetresultaten

Conclusie

Met DVGW G 425-3 kunnen emissiesnelheden bij bovengrondse bronnen op meetbare wijze worden bepaald. In combinatie met het procedurekader van DVGW G 465-5 vormt dit de technische basis voor een nauwkeurige kwantificering van methaanemissies. Dit is essentieel voor het prioriteren van reparatiemaatregelen en voor een consistente, normconforme rapportage binnen het kader van de EU-methaanverordening.
