Emissies registreren, beoordelen en documenteren: van lekdetectie tot kwantificering.
Het registreren en documenteren van methaanemissies wordt niet pas in de toekomst, maar nu al steeds belangrijker met betrekking tot de kwantificering van lekkages. Hoewel lekdetectie en leklokalisatie al jarenlang gevestigde processen zijn binnen het netbeheer, komt binnen LDAR-programma’s (Leak Detection and Repair) steeds vaker de vraag centraal te staan welke emissiesnelheid daadwerkelijk uit een lekpunt vrijkomt.
Kwantificering na gedetecteerde lekkages.
Wanneer tijdens een controle van het leidingnet een methaanemissie bij een ondergrondse aardgasleiding wordt vastgesteld, moet na succesvolle lokalisatie van het lekpunt de omvang van de emissie nader worden onderzocht en gedocumenteerd. Momenteel wordt hiervoor het vaakst de baggingmethode toegepast. Deze methode wordt doorgaans gebruikt voor kwantificering bij bovengrondse installaties, maar kan ook worden ingezet voor de beoordeling van methaanemissies bij ondergrondse leidingen.
Uitdaging: lekpunten lokaliseren.
Methaanemissies uit ondergrondse leidingen treden niet direct bij het lekpunt naar buiten, maar verspreiden zich eerst in de bodem en bereiken vervolgens via de weg van de minste weerstand het oppervlak. Daardoor is de werkelijke omvang van een emissie vaak moeilijk te beoordelen.
Hierdoor ontstaat de uitdaging om niet alleen de positie van een lekpunt te bepalen, maar ook betrouwbare informatie te verkrijgen over de omvang van de methaanuitstoot. Deze informatie vormt de basis voor het prioriteren van onderhoudsmaatregelen en de documentatie binnen LDAR processen.
Kansen: meer zekerheid voor netbeheerders, nutsbedrijven en dienstverleners.
Moderne kwantificeringsmethoden bieden de mogelijkheid om methaanemissies beter te beoordelen en beschikbare middelen gerichter in te zetten. Netbeheerders, nutsbedrijven en dienstverleners krijgen hierdoor aanvullende en ook juridisch belangrijke beslissingsgronden om lekpunten risicogebaseerd te prioriteren en maatregelen efficiënt te plannen.
Emissiehoeveelheden eenvoudig bepalen.
Met de baggingmethode kunnen methaanemissies snel direct aan het oppervlak worden vastgesteld. Hiervoor wordt het gebied waar de methaanemissie vrijkomt afgedekt met een zeil, waarna het uittredende mengsel van gas en lucht gecontroleerd wordt aangezogen.
In combinatie met moderne meettechniek maakt deze methode een praktijkgerichte beoordeling van de emissieomvang mogelijk en levert zij belangrijke informatie voor de verdere behandeling van lekpunten.
Uitgelicht: voorbereiding van de kwantificeringsmaatregelen.
Voor het bepalen van de emissiesnelheid is een meettechnisch vastgesteld of bekend debiet van de aangezogen bodemlucht noodzakelijk. Het gebruikte gasmeetapparaat voor het bepalen van de methaanconcentratie in de aangezogen bodemlucht moet een bepalingsgrens van 10 ppm halen. Dat betekent dat minimaal 10 ppm aantoonbaar moet zijn. Dit moet voor ieder gebruik worden gecontroleerd.
Dit geldt voor beide in dit rapport genoemde methoden: bagging met een daarvoor bestemde baggingsonde en de afzuigmethode met ons Vakumobil.
Uitvoering en methodische werkwijze.
Stap 1: lokalisatie van het lekpunt.
Het uitgangspunt van de meting is een eerder gedetecteerde en gelokaliseerde methaanemissie. Aan de hand van de gemeten gasconcentraties wordt het meetgebied vastgesteld en voorbereid voor de meting.
Stap 2: aanzuiging meting.

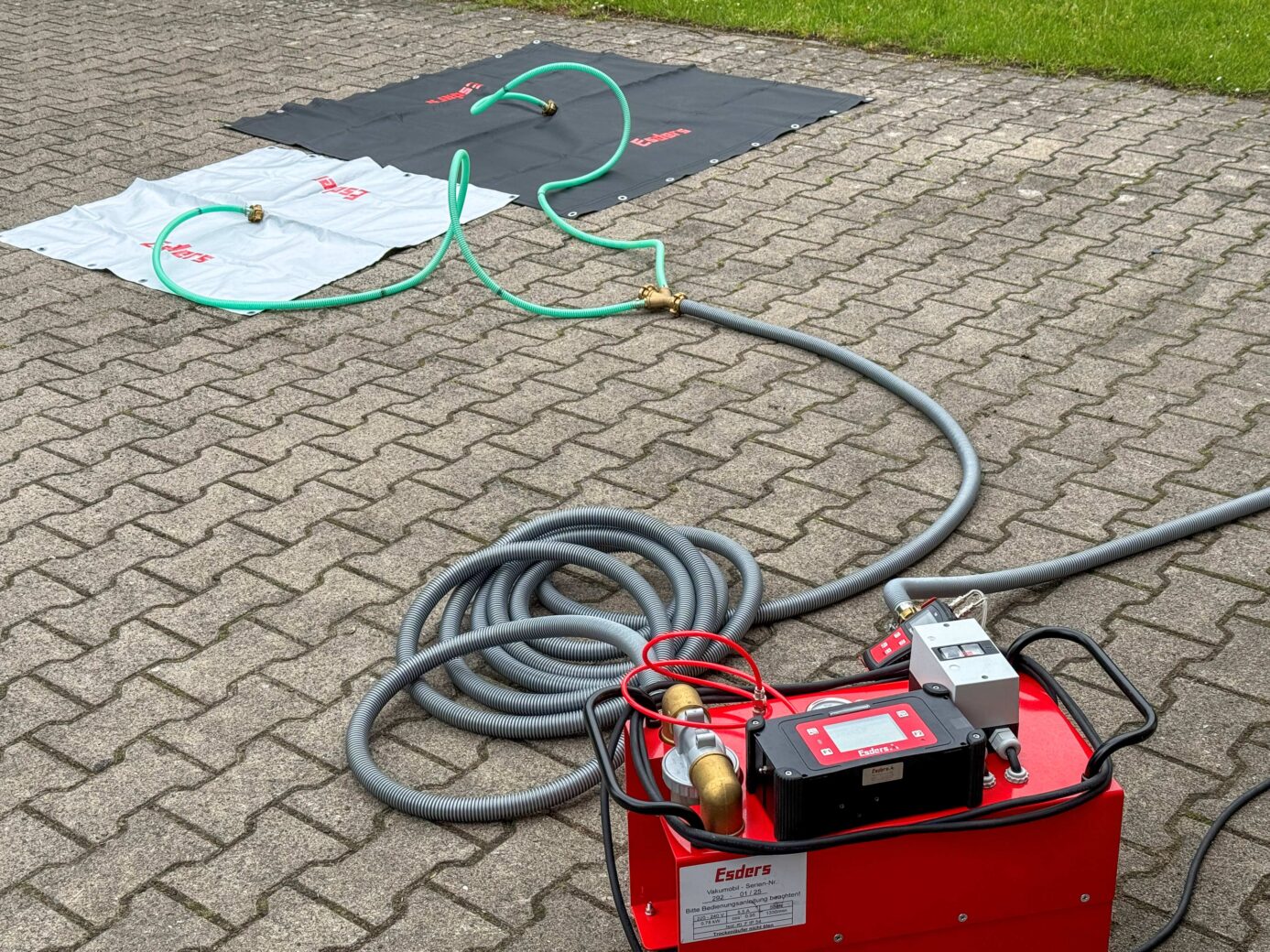

Met behulp van de baggingsonde wordt het onder het zeil verzamelde gas lucht mengsel aangezogen. De Laser HUNTER registreert continu de methaanconcentratie, terwijl het debiet met de TONI FlowTest wordt bewaakt.
Stap 3: beoordeling van de emissie.
Uit de geregistreerde meetwaarden kunnen conclusies worden getrokken over de omvang van de methaanemissie. De verkregen gegevens ondersteunen netbeheerders bij de beoordeling, documentatie en prioritering van lekpunten.
Nauwkeurigere aanzuigmethode met de Laser HUNTER en Vakumobil.
De aanzuigmethode bij ondergrondse installaties wordt met behulp van bodemsondes in de bodem uitgevoerd na lekdetectie of leklokalisatie.

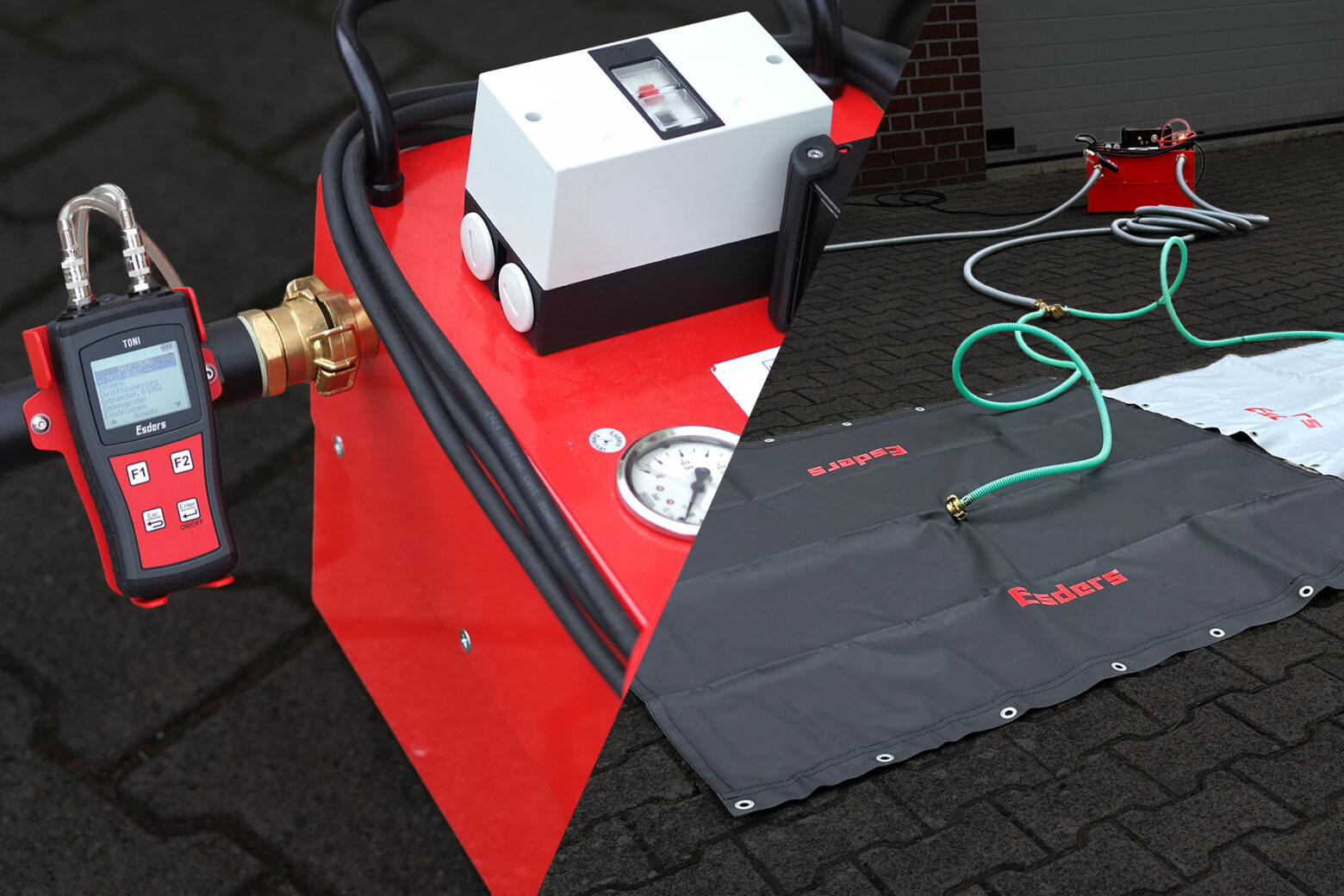

Voor het uitvoeren van de emissiemeting van een lek bij ondergrondse leidingen adviseren wij het gebruik van het Vakumobil met boorgatsondes in combinatie met de Laser HUNTER.
Stap 1: meetveld bepalen.
Het meetveld wordt vastgesteld op basis van een geregistreerde gasconcentratie aan het oppervlak en de heersende omgevingsomstandigheden, zoals de eigenschappen van de ondergrond. Indien nodig wordt het meetveld vrijgemeten en beveiligd. De bodemsondes moeten symmetrisch rond het vermoedelijke lekpunt worden geplaatst. Daarnaast moet een gelijkmatige aanzuiging van de sondes worden gewaarborgd.
Stap 2: controle van het meetgebied.
Afhankelijk van de eigenschappen van de ondergrond moeten er grondboringen voor de bodemsondes worden uitgevoerd. Deze moeten zo diep mogelijk zijn, waarbij tegelijkertijd moet worden gewaarborgd dat de ondergrondse leiding niet verder wordt beschadigd. In de meeste gevallen heeft een diepte van circa 35 cm zich bewezen.
Daarnaast mag de vrije uitstroom van het lek niet worden beïnvloed en mag de door de fabrikant aangegeven maximale slanglengte niet worden overschreden.
Stap 3: bodemlucht concentreren en registreren.
Afhankelijk van de eigenschappen van de ondergrond moeten er grondboringen voor de bodemsondes worden uitgevoerd. Deze moeten zo diep mogelijk zijn, waarbij tegelijkertijd moet worden gewaarborgd dat de ondergrondse leiding niet verder wordt beschadigd. In de meeste gevallen heeft een diepte van circa 35 cm zich bewezen.
Daarnaast mag de vrije uitstroom van het lek niet worden beïnvloed en mag de door de fabrikant aangegeven maximale slanglengte niet worden overschreden.
Stap 4: emissiesnelheid bepalen.

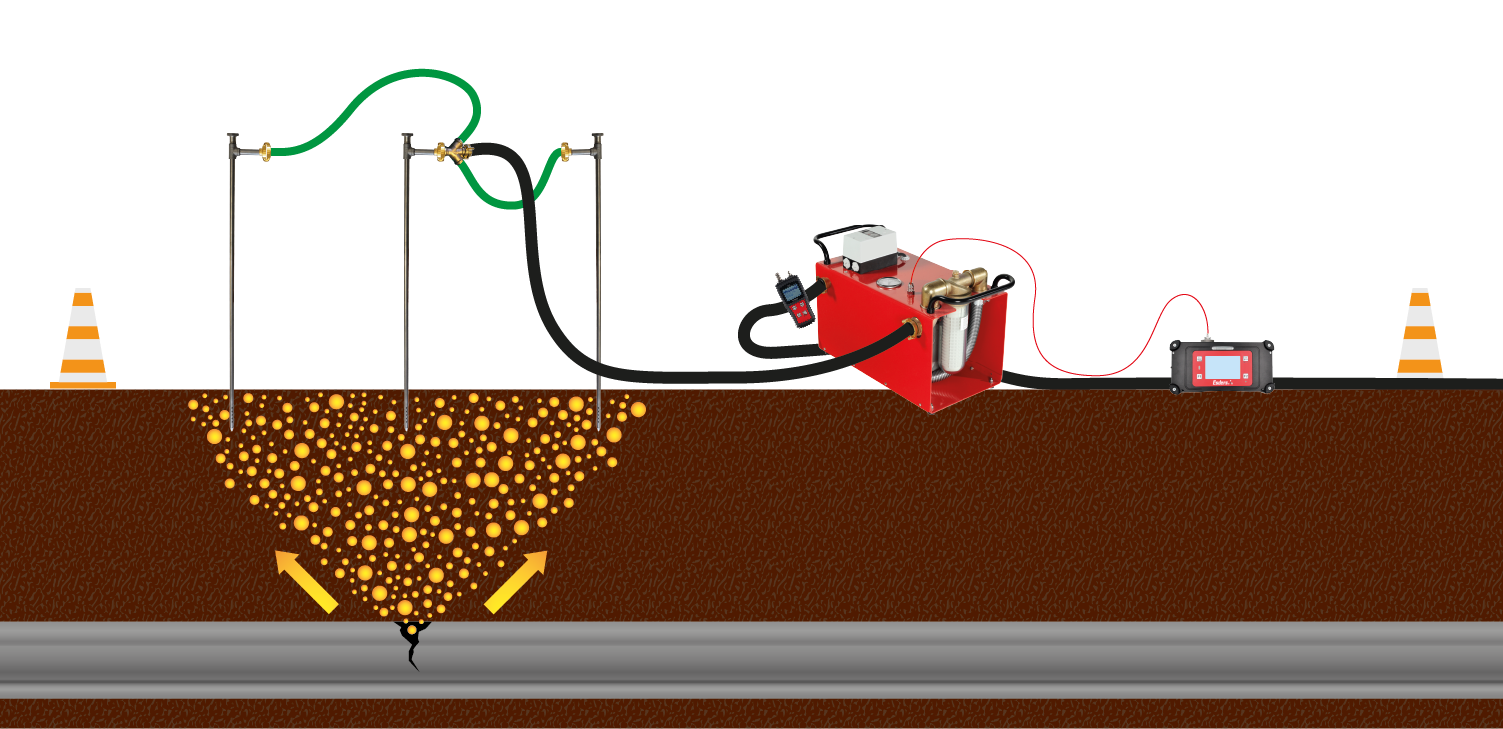

Nadat de meettechniek is opgebouwd en aangesloten, wordt de met methaan of aardgas verrijkte bodemlucht via een vacuümpomp, die met de bodemsondes is verbonden, aangezogen en geregistreerd door een concentratiemeetapparaat dat op de pomp is aangesloten. De combinatie van concentratiemeting en debietmeting van de aangezogen bodemlucht maakt het mogelijk om de methaanemissiesnelheid van het lekpunt te bepalen.
