Waarom is geothermie zo belangrijk?
In tijden van een gespannen energiemarkt krijgt het gebruik van hernieuwbare energiebronnen steeds meer betekenis. Naast fotovoltaïsche systemen en luchtwarmtepompen wordt vooral geothermie voor particuliere huishoudens steeds belangrijker. Het maakt het mogelijk om de in de bodem opgeslagen warmte-energie duurzaam te benutten en levert daarmee een belangrijke bijdrage aan de energievoorziening van de toekomst.
De in de bodem opgeslagen thermische energie (geothermie) wordt gewonnen met behulp van bodemwarmtewisselaars (BHE). Via gesloten leidingen stroomt een warmteoverdrachtsvloeistof door de geothermische sonde, die de in de bodem opgeslagen energie opneemt en overdraagt aan een bovengrondse warmtepomp.
Door de gestage toename van de vraag naar klimaatvriendelijke verwarmingsoplossingen groeit ook het aantal geothermische bodemwarmtewisselaars dat in Nederland wordt geboord en geïnstalleerd. Naarmate hun gebruik zich verder verspreidt, nemen ook de eisen toe op het gebied van veiligheid, kwaliteit en milieuvriendelijkheid van de systemen.
Om een betrouwbare en veilige werking te garanderen, is het testen van de geothermische bodemwarmtewisselaars vóór ingebruikname niet alleen aan te raden, maar zelfs noodzakelijk.
Waarom moet een bodemwarmtewisselaar vóór ingebruikname worden getest?
Geothermische sondes zijn technische installaties die bijvoorbeeld in boorgaten tot enkele honderden meters diep worden geplaatst. BHE’s bestaan meestal uit kunststofleidingen van hoge dichtheid (bijv. PE-X, PE 100-RC), die in de bodem worden geïnstalleerd in de vorm van een U-sonde (simplex) of twee U-sondes (duplex). In deze context richten we ons op diepe boorgaten, omdat deze vanwege hun lagere ruimtebehoefte (vergeleken met oppervlaktelussen) veel vaker worden gebruikt
Een lekkagetest vóór ingebruikname dient verschillende belangrijke doelen:
1. Veiligheid en milieubescherming
Zelfs de kleinste lekken in het sondecircuit kunnen ertoe leiden dat warmteoverdrachtsvloeistof in de bodem terechtkomt. Omdat deze vloeistoffen meestal bestaan uit water-glycolmengsels, vormen ze bij onbeheerst vrijkomen een potentieel risico voor het grondwater.
Een correcte lekkagetest zorgt ervoor dat het gesloten circuit van de sonde betrouwbaar functioneert en dat er geen milieugevaarlijke stoffen kunnen ontsnappen.
2. Garantie van de levensduur
Bodemwarmtewisselaars zijn ontworpen voor een levensduur van meerdere decennia. Een vroege lekkagetest helpt bij het opsporen van installatiegebreken, materiaalschade of foutieve verbindingen voordat de BHE-sonde in gebruik wordt genomen en het systeem wordt teruggevuld.
Dit waarborgt de operationele veiligheid op lange termijn en voorkomt kostbare reparaties of renovaties.
3. Naleving van wettelijke en normatieve voorschriften
In Nederland zijn de aanleg en het gebruik van bodemwarmtewisselaars gebonden aan wettelijke en normatieve eisen. Voor het leidingwerk kunnen algemene normen zoals NEN 1078 (leidingen voor water en warmte) en NEN-EN 805 (waterleidingsystemen) deels van toepassing zijn, terwijl specifieke richtlijnen voor bodemenergie worden gegeven door Stichting WKO. Deze voorschriften bevatten meestal een verplichting om lekkagetests uit te voeren volgens gespecificeerde procedures.
De test dient niet alleen als kwaliteitsborging, maar ook als bewijs aan toezichthouders dat het systeem voldoet aan de technische en milieueisen.
Wettelijke vereisten en regelgeving voor lekkagetests van bodemwarmtewisselaars
Geothermische technologie is al lange tijd bekend en allesbehalve nieuw. Toch bestaan er nog maar weinig specifieke regels die het testen van bodemwarmtewisselaars (BHE) reguleren. Dit komt waarschijnlijk door het relatief lage adoptie van de geothermiesector tot nu toe. Op basis van feedback van onze klanten zien we echter een toenemende interesse in testtechnologieën voor BHE. Hieronder geven we een overzicht van de huidige regelgeving met betrekking tot het testen van BHE.
VDI 4640 (06/2019)
Nederlandse richtlijnen voor aanleg en test van BHE
In Nederland zijn er nog geen specifieke nationale normen die het testen van bodemwarmtewisselaars (BHE) volledig reguleren. Voor de installatie, constructie en ingebruikname van warmtepompsystemen en BHE’s gelden echter algemene normen en richtlijnen, zoals NEN 1078 (leidingen voor water en warmte), NEN-EN 805 (waterleidingsystemen) en praktijkrichtlijnen van Stichting WKO.
Constructie- en grondwerkzaamheden moeten worden uitgevoerd in overeenstemming met relevante voorschriften, bijvoorbeeld de regels voor grondverzet en leidingwerk zoals beschreven in NEN-normen en WKO-richtlijnen. Het volledige systeem moet vóór ingebruikname en vóór het terugvullen een druk- en doorstroomtest ondergaan. Voor druktesten gelden de eisen van NEN 1078, NEN-EN 805 en de aanbevelingen van Stichting WKO.
Andere voorschriften
Er bestaan veel voorschriften en richtlijnen die informatie en eisen bevatten voor de aanleg en ingebruikname van bodemwarmtewisselaars (BHE), die hier niet allemaal kunnen worden genoemd. Indien een document informatie geeft over de einddruktest van een BHE, ontbreekt vaak specifieke detailinformatie. In Nederland wordt daarom vooral verwezen naar NEN 1078 (leidingen voor water en warmte), NEN-EN 805 (waterleidingsystemen) en de praktijkrichtlijnen van Stichting WKO. Deze geven aanwijzingen voor het uitvoeren van druktesten van BHE’s, zodat de systemen veilig en conform de geldende voorschriften in gebruik kunnen worden genomen.
SIA 384/6 - Dichtheitsprüfung von EWS angelehnt an EN 805 Kontraktionsverfahren

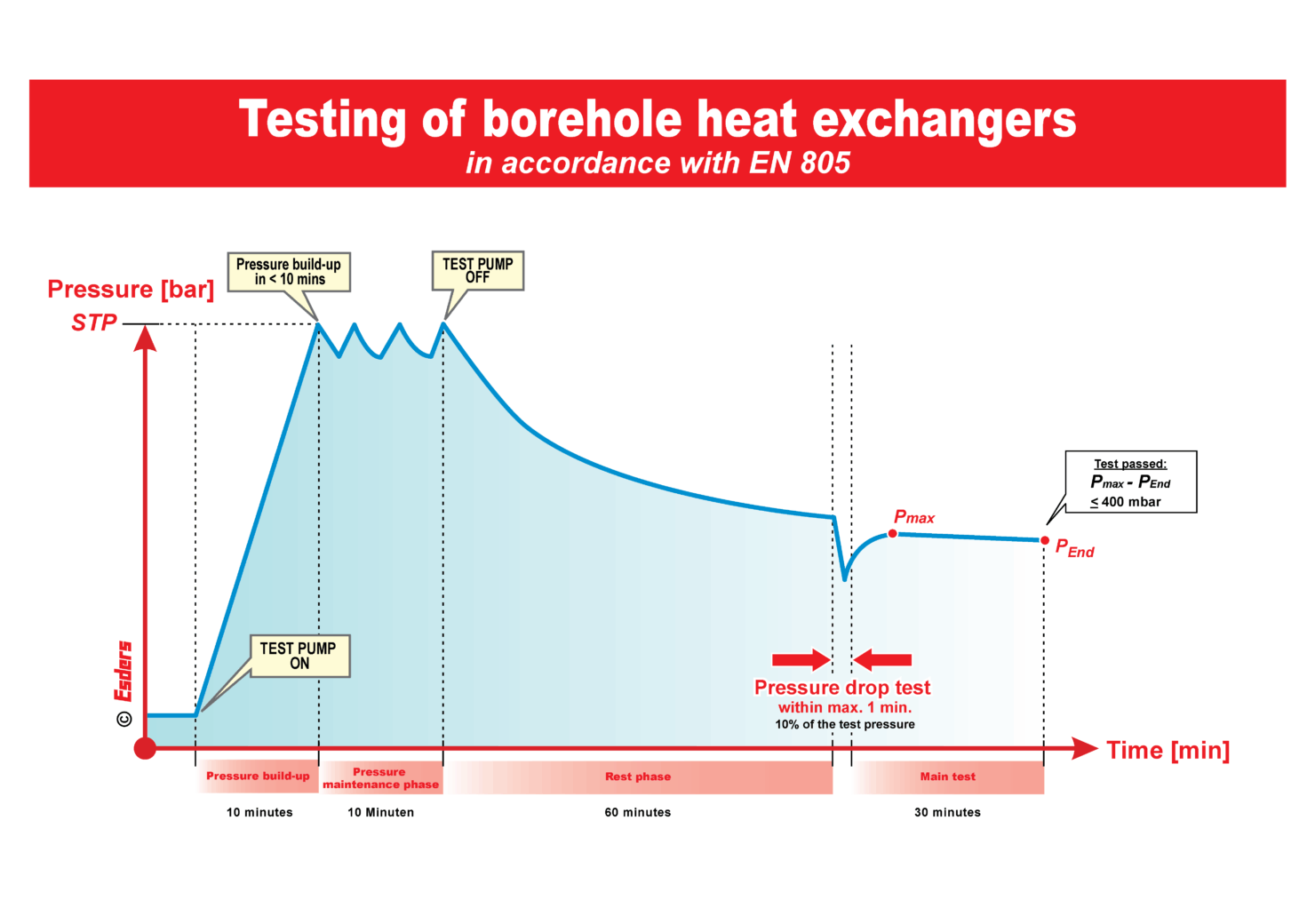

Optie: Testen van bodemwarmtewisselaars volgens NEN-EN 805
Onze smart memo is de ideale keuze voor het uitvoeren van lekkagetests volgens gespecificeerde testprocedures. Wij bieden al normconforme, deels geautomatiseerde procedures voor het testen van waterleidingen, gasleidingen, rioolleidingen, enzovoort. Voor de geothermiesector bieden we nu ook de mogelijkheid om bodemwarmtewisselaars te testen volgens NEN-EN 805.
Deze optie bevat een menu-gestuurde testprocedure voor de druktest van bodemwarmtewisselaars. De procedure is daarmee ook conform alle andere toepasselijke normen die naleving van NEN-EN 805 vereisen, zoals de NEN 1078 en NEN-EN 805, en de praktijkrichtlijnen van Stichting WKO.
Smart memo begeleidt de gebruiker door de volledige test. Dit betekent dat de gebruiker niet alle details van de procedure hoeft te kennen; smart memo regelt alles! Met behulp van optionele onderdelen kan de procedure volledig automatisch worden uitgevoerd, vergelijkbaar met de volledig automatische testprocedures volgens de NEN 1078 en de WKO-richtlijnen.
